SHURE P3TBR Transmisor In ear

SHURE P3TBR Transmisor In-Ear: Especificaciones Técnicas

El Shure P3T es un transmisor inalámbrico de audio digital de $24 \text{ bits}$ y medio rack, diseñado para el sistema de monitoreo personal (PSM300) in-ear. Permite enviar $2 \text{ canales}$ de audio a un receptor de cuerpo (se vende por separado).

Características Principales

• Aplicaciones: Escenario en vivo, teatro, ensayos y otros entornos profesionales.

• Rango de Transmisión: Alcance de hasta $300 \text{ pies}$ ($90 \text{ metros}$).

• Tecnología de Audio: Utiliza Referencia de Audio Comparativa para garantizar una calidad de sonido transparente, minimizando artefactos y pérdidas de señal.

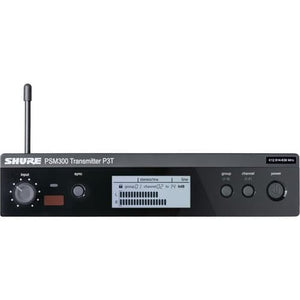

• Controles Frontales: Sencillos, incluyendo sincronización de un toque y perillas de nivel de entrada para una configuración rápida.

Especificaciones de RF y Sintonización

• Rango de Frecuencia (K12): $614-636 \text{ MHz}$ (Dependiente de la región).

• Potencia de Salida RF: Ajustable a $10$, $20$, o $30 \text{ mW}$ (máximo, dependiente de la región).

• Rango de Sintonización: $24 \text{ MHz}$ (Dependiente de la región).

• Impedancia de Salida RF: $50 \text{ ohmios}$ (típica).

• Antena: $1/4$ de onda, desmontable.

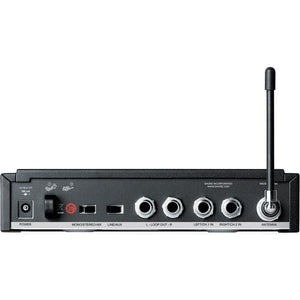

Conexiones y Niveles de Audio

• Tipo de Conector de Entrada/Salida de Audio: TRS de $1/4 \text{ pulgadas}$ ($6.3 \text{ mm}$).

• Entradas de Audio:

  • Configuración: Balanceada electrónicamente.

  • Impedancia: $40 \text{ kOhms}$ (real).

  • Nivel Nominal: Conmutable a $+4 \text{ dBu}$ o $-10 \text{ dBV}$.

  • Nivel Máximo de Entrada:

    • $+4 \text{ dBu}$ Nominal: $+22 \text{ dBu}$.

    • $-10 \text{ dBV}$ Nominal: $+12.2 \text{ dBu}$.

  • Protección: Hasta $60 \text{ V CC}$ contra alimentación fantasma.

• Salidas de Bucle (Loop Out): Conectadas directamente a las entradas (Impedancia y configuración idénticas).

Especificaciones Físicas y de Alimentación

• Pantalla: Menú LCD de alto contraste con medidores detallados de salida de audio L/R.

• Alimentación: Fuente de alimentación externa (requerimiento de $12 \text{ a } 15 \text{ V CC}$, $260 \text{ mA}$ máximo).

• Dimensiones (Alto x Ancho x Profundidad): $1.7 \text{ x } 7.8 \text{ x } 6.8 \text{ pulgadas}$ ($43 \text{ x } 198 \text{ x } 172 \text{ mm}$).

• Peso Neto: $27.6 \text{ oz}$ ($783 \text{ g}$).
