Rean Cable NRA-140-0160-015 cable 2 Plug Mono a 1 Plug stereo 1,5MT (Insert)

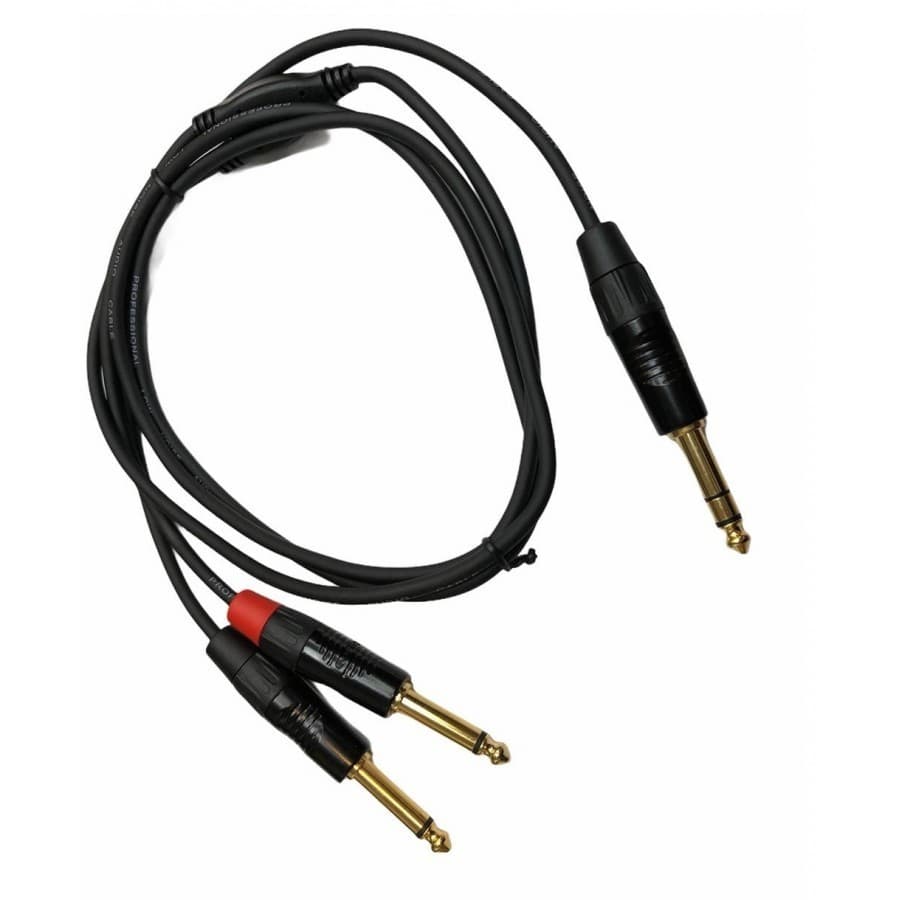

Rean NRA-140-0160-015: Cable Insert 6.3 mm (1/4") TRS a 2x TS
El cable Rean NRA-140-0160-015 es un cable bifurcado o "Y" diseñado específicamente para la función de INSERT en mesas de mezcla y otros equipos de audio profesional. Permite integrar un procesador de efectos externo (multiefectos, compresor, puerta de ruido, etc.) en la cadena de señal de un canal de la mezcladora.
Especificaciones Generales del Cable
|
Característica |
Detalle |
Observaciones |
|---|---|---|
|
Modelo |
NRA-140-0160-015 |
También referenciado como NRA-0120-015. |
|
Función Principal |
Cable Insert (Envío y Retorno) |
Envía la señal a un periférico y la devuelve por la misma conexión. |
|
Longitud del Cable |
1.5 metros (150 cm) |
Longitud estándar para conexiones de rack o escritorio. |
|
Color del Cable |
Negro |
|
|
Construcción |
Bifurcado (Y-Cable) |
Un conector en un extremo se divide en dos en el otro. |
Conectores y Configuración de Señal
|
Conector |
Género |
Tipo |
Función en el Circuito Insert |
|---|---|---|---|
|
Extremo 1 (Mixer) |
Macho (Plug) |
TRS 6.3 mm (Estéreo) |
Se conecta al punto INSERT de la mezcladora. |
|
Extremo 2.1 (Periférico) |
Macho (Plug) |
TS 6.3 mm (Mono) |
Cable SEND (ENVÍO): Señal que sale hacia el procesador. |
|
Extremo 2.2 (Periférico) |
Macho (Plug) |
TS 6.3 mm (Mono) |
Cable RETURN (RETORNO): Señal que vuelve del procesador al mixer. |
|
Conexión de Audio |
No balanceada |
El estándar Insert utiliza conexiones no balanceadas para el Envío y Retorno. |
Pinout y Cableado Específico (La Clave del Insert)
La función de Insert depende de cómo se distribuyen las señales del conector TRS del mixer a los dos conectores TS del periférico:
|
Conector TRS (Mixer) |
Pinout Estándar |
Conexión a TS (Periférico) |
|---|---|---|
|
Punta (Tip) |
Canal Izquierdo/Positivo |
Conecta a la Punta (Tip) del cable SEND (ENVÍO). |
|
Anillo (Ring) |
Canal Derecho/Negativo |
Conecta a la Punta (Tip) del cable RETURN (RETORNO). |
|
Manguito (Sleeve) |
Tierra/Común |
Conecta al Manguito (Sleeve) de AMBOS cables TS. |
Nota sobre la función: El cable insert realiza esencialmente dos conexiones mono: el Tip del TRS es el Envío y el Ring del TRS es el Retorno.
